Rumpuseula projekti 2015

Kaivutekniikka, koneet, rännit, jne.

Rumpuseula projekti 2015

ViestiKirjoittaja Mercury » 18.01.2015 14:50

eli tässä nyt on ollut pariakin eri pesulaitos systeemiä ja nyt ajattelin talvi iltoina vääntää itselleni kesään mennessä rumpuseulan. ajatus itse rummusta ja toimintatavasta on jo selvillä mutta tarvitsen ehkä hieman mielipiteitä materiaaleista

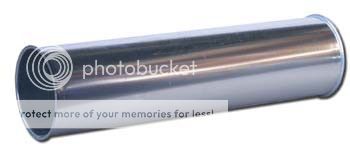

itse rummunhan voi tehdä joko raudasta tai muovisesta rumpuputkesta. rumpuputkea myy kaikki agrimarketit eikä se ole hinnalla pilattu. antti teollisuus myy rautaista kiinteää putkea valmiiksi metrin pituisena ja 2mm seinämävahvuudella.

muoviputken hyödyt
+hiljainen
+kevyt
+kohtuu edullinen
+valmiit urat tukirenkaille sekä hihnalle

- kaikki kiinnitykset tehtävä pultein tai ruuvein

metalliputken hyödyt
+helposti työstettävä
+kiinnitykset hitsaamalla
+semi edullinen
+tosi kestävä

-kolisee niin että naapuriakin ärsyttää


kehikko tulee olemaan 25x25mm tai 30x30 huonekaluputkea 1,5mm seinämällä. tukeva ja suht kevyt.
koneeseen ei tule ollenkaan renkaita eli seisoo neljällä säädettävällä jalalla. eli koko helahoito olisi hyvä pystyä purkamaan ja kasamaan nopeasti
voimanlähteenä toimii sähkökäyttöinen vinssin moottori.

vinssin moottori

+halpa (n.70e)
+tarpeeksi hidas (ei tarvitse välityksiä)
+vääntö ei lopu kesken

voisiko olla toimiva voimanlähde? lataus hoituu mikroskooppisella agrekaatilla ja akkuja löytyy kyllä.

hihnaveto jousikiristyksellä. perus pieni kierrejousi vetämään kiristysrullaa sisäänpäin että remmi pysyy kokoajan tarpeeksi kireällä. sallii hieman heilahduksiakin.


kumpaa putkea raati käyttäisi ja miten vinssin moottori voisi toimia pyörittäjänä?

Kuva

Kuva

Kuva
Avatar
Mercury

Viestit: 146
Liittynyt: 16.09.2012 21:36

Re: Rumpuseula projekti 2015

ViestiKirjoittaja grazjsw » 18.01.2015 15:48

Epäilen tuota vinssimoottorin kestoa jatkuvalla käytöllä..isä ukko oli pyörittäny vinssi moottorilla jotain härveliä ja moottorihan siinä paloi. sanoivat liikkeessä, että sitä ei ole tehty jatkuvaan monen tunnin yhtäjaksoiseen käyttöön. kuorumaauton pyyhkijän moottori toimii todella hyvin. eikä juuri lämpene. Itse suosin muovia rumpuna. Helppo työstää ja hiljanen. Ei tartte läpipulttailla. lättäkantaruuveilla pysyy. Kitka on ihan olematon tuossa sileässä muoviputkessa ja ei ota nuo reunat vastaan, kun rullat laittaa alle. Huomasin eron tuohon vanhaan rumpuun joka oli uritetteua putkea.
Mulla on itellä rullakon kovamuovi renkaat rullina, jotka olen työstänyt kapeammaksi ( vähemmän kosketus pinta-ala - vähemmän kitkaa ) itse huomasin ettei kiilhahihna tarvitse minkään näköistä uraa yms. On prkl:sti pitoja tuossa kiilahihnassa missä on vaaka urat. oletko miettiny aurinkopaneeli vaihtoehtoa akkujen lataamiseen. (Ite hommasin 80w paneelin ja siihen säätimen)
Runko materiaali on juuri sopivan kevyttä ja todella halpaa.
odotan innolla kuvia rojektista jahka saat sen käyntiin. Itte yritän saaha tuota omaa rojektia etiäppäin.
Maata pitää liikkua ja aina pitää säätää! =)
grazjsw

Viestit: 141
Liittynyt: 19.01.2014 00:39
Paikkakunta: Rovaniemi

Re: Rumpuseula projekti 2015

ViestiKirjoittaja Mercury » 18.01.2015 17:37

jees hyvä vastaus. itse pähkäilin juuri tuota pitkään pyörittämistä että miten mahtaa lämmetä tai kestää vinssinmoottori.. se ei tule näkemään 5 tunnin vetoaikoja varmaan koko käyttöhistoriansa aikana.. vinssiä kun niin harvoin tarvitsee.

ehkä tuo kuormurin pyyhkijänmoottori voisikin olla paras vaihtoehto! pitää tutustua niihin ja löytää jostain sopivan hintainen.

tuohon rummun sisäpintaan ajattelin ruuvata kulmaraudat neljään kohtaan kiinni. hajottavat maan ja pitävät samalla koko putken ryhdissä. pikkuisen ennen putken päätä jätän rännin levyisen raon putkeen johon kieppaan sitten sisäpuolelle verkkoputken.

tuo putkimateriaali on siitä kyllä hyvä että siitä on kyllä helppo porata läpi jos haluaa tehdä liitokset pultein.

lisäilen kuvia kun saan homman käyntiin
Avatar
Mercury

Viestit: 146
Liittynyt: 16.09.2012 21:36

Re: Rumpuseula projekti 2015

ViestiKirjoittaja Mercury » 18.01.2015 18:05

tuollainen ''matopyörä'' moottori löytyisi varastosta uutena. ei arvaa ostaa 50-60 euron käytettyä moottoria kun ei millään voi tietää onko se jo valmiiksi tiensä päässä.. miltä tämä näyttäisi?

http://www.tme.eu/fi/details/111.3761.2 ... rit/doga/#

välitys 40 rpm/min olisi lähes täydellinen.. nopeutta on helppo kasvattaa vetopyörän koolla.
Avatar
Mercury

Viestit: 146
Liittynyt: 16.09.2012 21:36

Re: Rumpuseula projekti 2015

ViestiKirjoittaja grazjsw » 18.01.2015 19:54

koita mielummin hommata 24v ku siinä on enemmän vääntöä.
Maata pitää liikkua ja aina pitää säätää! =)
grazjsw

Viestit: 141
Liittynyt: 19.01.2014 00:39
Paikkakunta: Rovaniemi

Re: Rumpuseula projekti 2015

ViestiKirjoittaja pera58 » 18.01.2015 20:00

"johon kieppaan sitten sisäpuolelle verkkoputken"
-miksi sisäpuolelle, vaikeampi puhdistaa verkko ja muodostaa putkeen rihlan :?:
pera58

Viestit: 189
Liittynyt: 12.05.2012 22:44
Paikkakunta: kajjaani

Re: Rumpuseula projekti 2015

ViestiKirjoittaja grazjsw » 18.01.2015 20:05

Kuva
tuossa on minun rummun sisusta
Maata pitää liikkua ja aina pitää säätää! =)
grazjsw

Viestit: 141
Liittynyt: 19.01.2014 00:39
Paikkakunta: Rovaniemi

Re: Rumpuseula projekti 2015

ViestiKirjoittaja Mercury » 18.01.2015 21:50

pera58 kirjoitti:"johon kieppaan sitten sisäpuolelle verkkoputken"
-miksi sisäpuolelle, vaikeampi puhdistaa verkko ja muodostaa putkeen rihlan :?:


njoo rihlan pystyisi tasoittamaan millisellä huulipellillä jonka voi myös kiepata.. ei jäisi mitään porrasta..

on myös mahdollista että teen verkko osuuden eri tavalla.. eli putken joka ''kulmaan :shock: '' laitan koko pituudelle kulmaraudat (4kpl) jotka pultataan putken läpi lujasti. raudat jatkuu verkko osion läpi aina perälle asti jossa on vielä pala putkea (ehkä 20cm) eli putken loppupäässä on 10 tuumaa leveä aukko jonka selkärankana on ne kulmaraudat. siihen päälle on tosi helppo kiepata teräsverkkoa ja heppailla kiinni. jos verkon ja putken väliin ei tee jotain lippaa sisäpuolelle niin verkon reuna on tarpeettoman kovassa rääkissä.. saattaa jopa revetä..

mulla on tosi luja visio tuosta rummusta mutta en osaa pukea sitä sanoiksi saatika piirtää :(

piakkoin alkaa rakentaminen
Avatar
Mercury

Viestit: 146
Liittynyt: 16.09.2012 21:36

Re: Rumpuseula projekti 2015

ViestiKirjoittaja Kivenkääntäjä » 19.01.2015 10:22

Tuli noista moottoreista vielä mieleen, että kyllä nuo pyyhkijän moottoritkin kärähtää yllättävän herkästi kun niitä kuormittaa, myös KA versiot. Esim jo liian suuret pyyhkijän sulat saa osan moottoreista palamaan lyhyen ajan jälkeen.

Tuohon käyttöön sopii melkein kaikki kestomagneetilla olevat sähkömoottorit. Joissakin vinsseissä on tuollaiset moottorit (meillä käytössä firmassa ja kestänyt kyllä hyvin, hinta vähän turhan korkea), lisäksi monissa starttimoottoreissa nykyisin on jo kestävät startit, esim. golfit jne. Tuon startin ottama virta vain tahtoo olla turhan kova, joten siksi jos kestomagneetilla olevan halpavinssin moottorin löytää niin se voisi olla hyvä vaihtoehto tai sitten hydrauliikkapumpun moottori, joita löytynee varmaan romuttamoilta/purkaamoilta.
Kivenkääntäjä

Viestit: 292
Liittynyt: 12.01.2015 09:42
Paikkakunta: Kempele

Re: Rumpuseula projekti 2015

ViestiKirjoittaja Mercury » 19.01.2015 11:01

Onpa hyvä kun porukalta tulee kommenttia!

Kestomagneettivinssit alkaa olla jo arvokkaita. Hinta lähentelee 200euroa. Toki sillä hinnalla saisi varmasti kestävän moottorin.

Sinänsä tarvittavien newtonmetrien määrä pystytään laskea minimiin kun rumpu saadaan pyörimään mahdollisimman pienellä vastuksella. Rumpu pyörii neljän rullaluistimen renkaan päällä. Näissä pyörimisvastus on minimaalinen hyvien laakereiden ansiosta.

Oon nyt vähän pattitilanteessa tämän moottoriasian kanssa

Mutta rumpu löytyi. Putken sisähalkaisija on messevät 275mm ja ulkohalkaisija 315mm.. Rumpu on siis melko massiivinen. Ongelma on että tarvitsen putkea reilun metrin mutta sitä saa vain 6m pätkissä.. Eli myyntiosioon on tulossa sitä rumpuputkea metritavarana:) hinta on noin 30e metri
Avatar
Mercury

Viestit: 146
Liittynyt: 16.09.2012 21:36
